Rozborka – Siemens Simatic S7-300

3

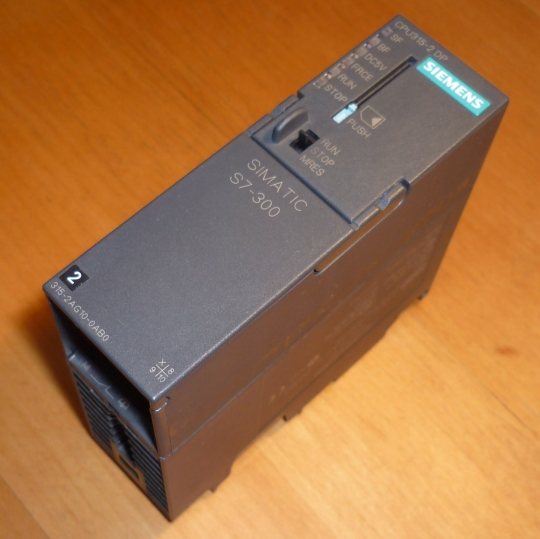

Průmyslový řídicí systém SIMATIC S7–300 je nejprodávanějším řídicím systémem z široké nabídky firmy Siemens AG. Je určen pro realizaci rozmanitých automatizačních úloh středního rozsahu. Poskytuje univerzální automatizační platformu pro systémová řešení s hlavním důrazem na výrobní technologii. Jádrem řídicího systému řady S7–300 je jednotka CPU, která zpracovává uživatelský program.

Z boku

MPI a ProfiBus porty

S odstraněným předním krytem (je jenom zacvaknutý)
Kryt a „vnitřnosti“
Celá jedna strana je kryta stínícím plechem
Procesorová jednotka po odstranění stínícího plechu
1F zálohovací kondenzátor
Spínaný zdroj
Druhá strana s procesorem a potřebnými obvody
Procesor Infineon

V této procesorové jednotce je 16 bitový procesor. Podrobnější specifikaci si můžete prohlédnout zde: http://support.automation.siemens.com/…/en/12996906 . Stáhnete si pdfko a v něm hledejte CPU 315–2

Paměť CYPRESS CY62157EV30

Vedle procesoru je paměť CYPRESS CY62157EV30, což je 8Mbit statická RAM s odběrem 1,8 mA/MHz .

Druhý čip je 32 Mb Flash paměť od firmy Spansion typ: S29AL032D90BFI04.

  1. Honza Honza
    28.10.2013 - 01:17:20

    Prosím oprav zavádějící/nes­myslnou informaci o proudové spotřebě paměti. 8uA je proud při DEAKTIVACI paměti, kdy se do/z ní nepřenáší žádná data. Provozní spotřeba je 1,8mA/MHz. (tzn při provozu s CLK 5MHz bude spotřeba cca 5× vyšší).
    „Nechápu teda z jakýho důvodu je potřeba kupovat ty jejich předražený SDkarty…“ – nejspíš proto, že je v ní nahraný firmware, huh?

  2. Peťan: Opraveno. Dík za upřesnění. S těma kartama to bylo spíš takový zamyšlění nad tím, že i uplně obyčejná věc za pár kaček se dá prodat za dost velký prachy. Myslím, že jsem někde slyšel, že se dá i z obyčejnej SD karty udělat ta jejich Siemensácká. Nezkoušel jsem.
  3. Honza Honza
    28.10.2013 - 01:21:36

    …špatnej profibus? Jak konkrétně špatnej? Pokud je ugrilovanej bus transceiver, tak jej vyměň. Bude to jeden z těch 4 SOICů vedle CANON konektorů. Pravděpodobně nějaké SN75176, možná VN3082 – korunová záležitost.

  4. Peťan: Prostě nefunguje. Servis říká, že neopravitelný. Dál se to prostě neřeší, vítej v kapitalismu 😀
  5. Honza Honza
    28.10.2013 - 10:44:07

    [2] Honza: Jestli máš to PLCčko doma, nebo k němu přístup, domluvíme se, a IO ti vyměním. Není víc než asi 2 důvody, proč by to mělo přestat fungovat: a) utavenej interface (zkratem, přepětím,..) b) softwarové kurvítko (doufám, že tohle se snad ještě do průmyslu nedostalo).
    Každopádně není problém čip z desky sundat, testnout a případně vrátit.
    Jestli to máš po ruce, co je na těch 4 prckách psané?

  6. Peťan: Bohužel, PLCčko je už (pro mě) neznámo kde. Ale určitě dík za nabídku a za cenné rady, co si sem napsal.
